Sensores de temperatura rápidos

Sensores para la medición de presión y temperatura con tiempos de respuesta excepcionalmente cortos

Descripción

Sensores de temperatura para la medición del flujo de calor

Elija entre dos sensores diferentes:

Los termopares robustos con tiempos de respuesta en el rango de microsegundos se pueden instalar sin problemas en la superficie.

Las sondas de película fina de níquel son muy sensibles, con un tiempo de respuesta corto y conexiones internas. Los termopares ofrecen la posibilidad de determinación dinámica del flujo de calor.

Sensor de temperatura y flujo de calor MCT

Micro termopar de alta frecuencia, adaptable a cualquier superficie para medir temperaturas de superficie y flujo de calor en la superficie

Aplicaciones típicas
Estos termopares especiales son ideales para mediciones muy rápidas de cambios de temperatura en la superficie de un cuerpo. Estos sensores son ideales para mediciones durante un evento individual breve. En el último caso, estas medidas se pueden utilizar para calcular los flujos de calor hacia la superficie. A partir de la señal del cambio de temperatura de la superficie, se puede determinar el flujo de calor convectivo hacia la pared. El termopar se considera un medio cuerpo infinito. El máximo. El tiempo de medición finaliza cuando la parte trasera del sensor también comienza a calentarse después de aprox. 40 a 100 ms desde entonces se pierde la base de cálculo.

Para calcular el flujo de calor ofrecemos el programa Heat Flux Calculator HFC. Calcula el flujo de calor de forma sencilla utilizando los datos de temperatura y material del sensor.

El sensor es lo suficientemente pequeño como para adaptarse a cada contorno, por ejemplo, en la punta de un ala de un transbordador espacial. Además, su extremo sensible se puede insertar completamente en la superficie limando y puliendo. Alternativamente, el extremo de la sonda se puede revestir con un revestimiento metálico acabado. Esto ofrece la ventaja de una vida útil más larga a temperaturas más altas, pero tiene la desventaja de una geometría fija.

El modelo MCTB 48 también ofrece la posibilidad única de instalar coaxialmente una sonda de presión para medir los cambios de presión en la misma posición que la temperatura. Nuestra sonda de presión M60-1LM3 se puede atornillar en el termopar con su rosca.

Si los experimentos tienen lugar a temperaturas constantemente elevadas, la superficie comienza a corroerse después de un tiempo y la señal desaparece. La duración de la medición para el tipo E es de aproximadamente 35 minutos a temperaturas de 615 ° C y de aproximadamente 8 minutos a 715 ° C. En estos casos, el termopar se puede restaurar volviendo a pulir la superficie del sensor. Esto les da una durabilidad casi ilimitada.

Datos técnicos

  • Artículo 100-001-0: Programa HFC para calcular el flujo de calor
  • Artículo no. 100-001-1: MCT 19, tipo E, diámetro 1,9 mm
  • Artículo no. 100-001-2: MCT 36, tipo E, diámetro 3,6 mm
  • Artículo no. 100-001-3: MCTB 48, diámetro de 4,8 mm con agujero coaxial para sonda de presión M60-1 (100-201-2)
  • Artículo no. 100-001-6: Recargo por recubrimiento de la sonda
  • Artículo no. 100-001-7: Recargo por cable corto de 20 cm más 2 m de extensión art
  • Artículo 100-001-8: Recargo para versión con rosca M2, M3.5 o M5
  • Artículo 100-001-9: Recargo por versión tipo K





Sensor de temperatura Müller MT

Sensores para la medición dinámica y continua de la temperatura superficial en motores de combustión

Ejemplos de aplicación

Estos sensores especiales se han desarrollado especialmente para su uso en motores. Son ideales para mediciones dinámicas de cambios de temperatura en la superficie de un cuerpo. Esta puede ser la superficie del pistón o del cilindro en un motor en marcha, así como las mediciones de cualquier otra determinación dinámica de temperatura.

El sensor MT 092, por ejemplo, es lo suficientemente pequeño como para integrarse en cualquier contorno de, por ejemplo, la superficie del pistón de un motor. Además, tiene una superficie aislante opuesta a la carcasa del motor para protegerse contra las perturbaciones de voltaje en el automóvil.

Los sensores suelen ir pegados en su sitio, para motores marinos también se atornillan. Para ello ofrecemos roscas y cables cortos de 20 cm con prolongación para un enroscado más sencillo en los modelos MT 19 y MT 36. El extremo sensible de la sonda está cerrado. Esto ofrece la ventaja de una larga vida útil, aunque normalmente está limitada por depósitos en la cámara de combustión.

Sensor MT 092 para pegar Sensor de temperatura de doble cabezal Müller MDT 36

La experiencia con el uso en la cámara de combustión ha demostrado que la durabilidad es de al menos un día de medición. Si el sensor ya no muestra una señal, la superficie del sensor debe limpiarse.
Esto les da una vida útil casi ilimitada. El sensor en sí es extremadamente robusto.

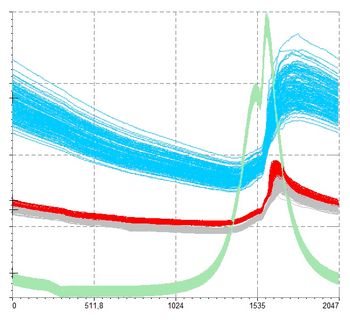

Instalación en la superficie del pistón Perfil de temperatura durante un ciclo

El flujo de calor dinámico y continuo a través de la superficie de una pared se puede determinar utilizando nuestro sensor de temperatura especial de doble cabezal Müller MDT con medición en ambos lados. Este termopar de doble cabezal en diámetros de 1,9 o 3,6 mm permite medir la temperatura de la superficie en el lado caliente y simultáneamente en el lado posterior del sensor. Este principio está sujeto a las leyes de la conducción de calor simple. A partir de esto, se puede determinar el flujo de calor dinámico y continuo. Lo mismo se aplica si la temperatura en la parte trasera se conoce por las temperaturas simples, por ejemplo, debido a la temperatura del aceite, que fluctúa poco.

Para cuantificar la curva de temperatura y el flujo de calor en función del tiempo, ofrecemos el programa Heat Flux Calculator HFC. Calcula la curva de temperatura a partir de las señales de medición y, junto con los datos característicos del material del sensor, el flujo de calor en la superficie de forma sencilla.

Para amplificar las señales bajas de los sensores de temperatura, recomendamos nuestros amplificadores de tensión MFA 1000 o MVA 10 con filtro para ancho de banda de 1 MHz.

Datos técnicos

  • Artículo No. 100-001-0 Software de calculadora de flujo de calor
  • Artículo no. 100-002-1 MT 19, tipo E, diámetro 1,9 mm
  • Artículo no. 100-002-2 MT 36, tipo E, diámetro 3,6 mm
  • Artículo no. 100-002-5 MT 092, tipo K, diámetro 0,92 mm. Este sensor también está disponible con un revestimiento DCL para aislamiento eléctrico del motor.
  • Artículo n. ° 100-002-10 Recargo por sensor de cabezal doble MDT



Termómetro de película fina MTFT

Medición de temperaturas muy transitorias

Dünnfilm-Thermometer MTFT

Termómetro de película fina con alambres y cables de conexión

Aplicación

Los termómetros de película fina consisten en un sustrato cerámico de óxido de circonio sobre el que se deposita una fina película de níquel. Este sensor es una magnitud más sensible que nuestros termopares. Se pueden medir cambios de temperatura de solo 0,1 K. Los medidores pueden medir temperaturas superficiales estáticas a altas transitorias con tiempos de respuesta en el rango de microsegundos.

Debido a la película metálica abierta, estos sensores son bastante sensibles pero también delicados. Por lo tanto, para mediciones en condiciones limpias y flujos de calor moderados, se recomienda el termómetro de película delgada, mientras que en condiciones ambientales adversas o flujos de calor altos, nuestros termopares coaxiales MCT son la mejor opción.

Los MTFT funcionan con una fuente de corriente constante. El cambio de la resistencia de la película conduce a cambios de voltaje proporcionales al cambio de temperatura. El cambio de temperatura corresponde a

ΔT = (R – R0) / R · α

Para cambios de temperatura transitorios, el termómetro de película delgada se puede conectar a nuestro amplificador MFA 1000 y fuente de alimentación. Este dispositivo tiene un puente amplificador y ofrece corriente y voltaje constantes. Alternativamente, se podría utilizar cualquier otro amplificador de puente.

Datos técnicos

  • Número de artículo: 100-002-1: Termómetro de película fina MTFT con hilos de platino soldados
