Descripción
Los sensores de corriente de paso Hioki y la pinza en las sondas de corriente son los mejores dispositivos de detección de corriente de su clase para su uso con medidores de potencia, Memory HiCorders y osciloscopios de alto rendimiento. El CT9557 es una unidad de sensor de 4 canales y un adaptador de corriente para cualquiera de las sondas y sensores de corriente de las series CT686x, 9709 y CT684x que proporciona forma de onda y salida RMS.
Características clave del adaptador para sondas:
- Fuente de alimentación para sensores de corriente de alta precisión con funcionalidad de salida de forma de onda
- Salida de una sola forma de onda a partir de un agregado de formas de onda de entrada

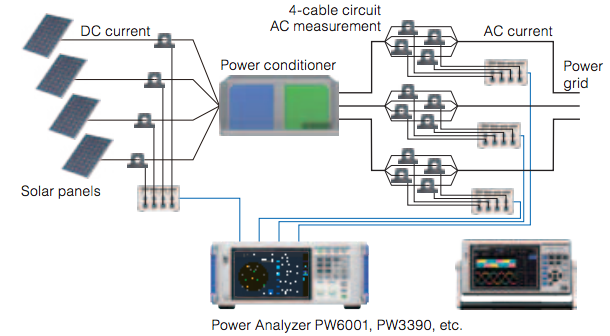

| Mida grandes corrientes y circuitos de varios cables con funcionalidad agregada |
 | Una vez que se ha conectado un sensor de corriente a cada cable derivado, el CT9557 suma las señales del sensor para crear una señal total. Dado que la unidad de sensor puede tratar múltiples sensores como un solo sensor, la corriente se puede medir usando un solo medidor de potencia. |
Especificaciones
Especificaciones básicas (precisión garantizada durante 1 año, precisión de ajuste posterior garantizada durante 1 año)
| Sensores de corriente conectables | Sensores de corriente con un conector de salida Hioki ME15W (macho) (CT686x-05, 9709-05, CT684x-05, etc.)
* Se requiere el cable de conversión CT9900 disponible por separado para utilizar un sensor de corriente equipado con un PL23 (10- pin) terminal |
| Terminal de salida | Terminal BNC |
| Tensión de salida | Salida de forma de onda / Salida de forma de onda total: 2 V fs
Salida RMS total: 2 V CC fs± 3% rdg. (para rango de 50 A y superior) |
| Resistencia de salida | 50 Ω |
| Rango de temperatura de funcionamiento | -10 ° C a 50 ° C (14 ° F a 122 ° F) |
| Fuente de alimentación | Adaptador de CA Z1002 (100 a 240 V CA, 50/60 Hz, potencia nominal máxima cuando se usa con sensores: 155 VA)
Fuente de alimentación externa (10 a 30 V CC; potencia nominal máxima: 60 VA) |
| Dimensiones y masa | 116 mm (4,57 pulg.) De ancho × 67 mm (2,64 pulg.) De alto × 132 mm (5,20 pulg.) De profundidad (sin incluir las partes salientes), 420 g (14,8 oz) |
| Accesorios | Adaptador de CA Z1002 × 1, cable de alimentación × 1, manual de instrucciones × 1 |
