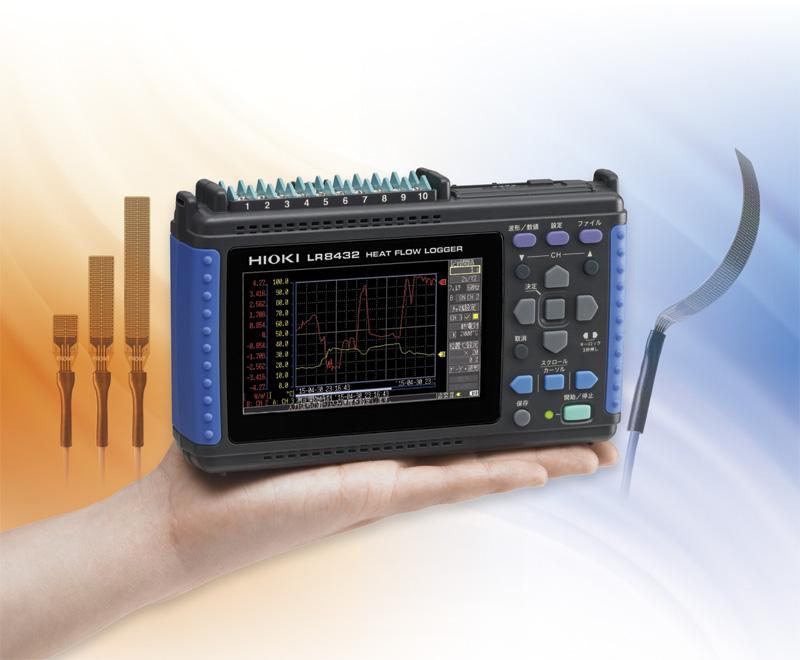

Los Hioki Memory HiLoggers son registradores de datos de alta velocidad para registrar múltiples canales de señales de voltaje, temperatura, pulso o rotación, proporcionando un aislamiento completo entre los canales y una fuerte resistencia al ruido. El Hioki LR8432 es un registrador de datos portátil de 10 canales especialmente diseñado para la medición del flujo de calor. El registrador de flujo de calor es ideal para evaluar el rendimiento del aislamiento y analizar las causas del cambio de temperatura.
Características clave • Utilice un sensor de flujo de calor para medir el movimiento y el volumen de energía térmica • Mida la temperatura y el voltaje • Registre los datos de medición en una unidad flash USB para transferirlos fácilmente a una computadora • Registre en tarjetas Compact Flash confiables durante aplicaciones de medición a largo plazo para mayor tranquilidad • Diez canales de entrada analógicos aislados • Muestreo y grabación de 10 ms en todos los canales • Grabe formas de onda sin procesar y formas de onda posteriores al cálculo al mismo tiempo. (Procesamiento del coeficiente de transmisión de calor) • Se pueden mostrar dos graduaciones con un indicador doble
Aplicaciones principales * Mercado automotriz (evaluando el flujo de calor hacia el interior del vehículo desde el compartimiento del motor, evaluando daños por calor en partes del vehículo, identificando fuentes de calor, etc.) * Mercado de construcción residencial (evaluando el desempeño de aislamiento de materiales de construcción, evaluando el desempeño de sistemas de calefacción radiante, etc.)
Un registrador de flujo de calor que es ideal para abordar la causa raíz de los cambios de temperatura. El LR8432-20 es un registrador de flujo de calor que visualiza cantidades de calor. Mediante el uso de un sensor de flujo de calor para visualizar movimientos de energía térmica (flujos de calor) y cantidades de energía térmica, puede obtener datos que sirven como un indicador principal de los cambios de temperatura.

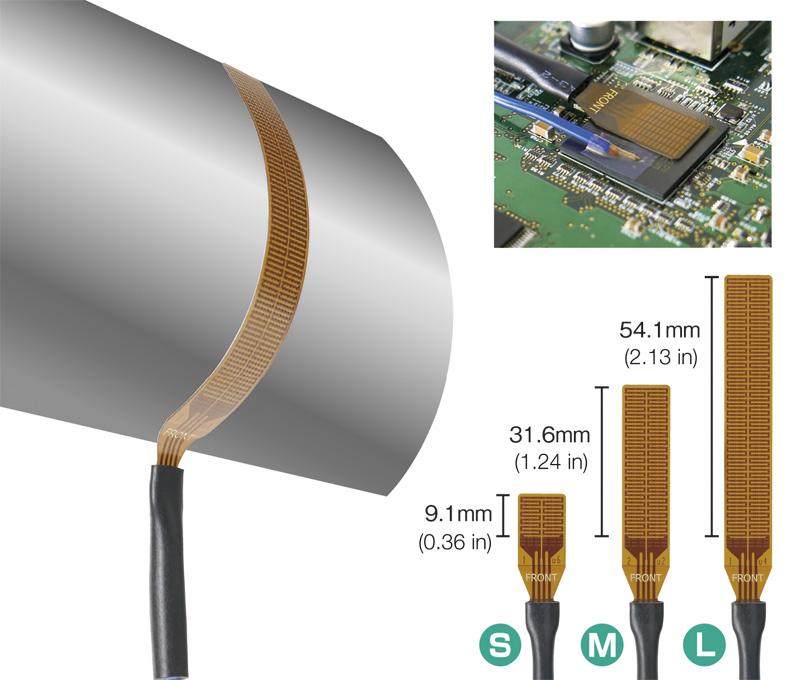

Sensor de flujo de calor impermeable que puede medir superficies curvas Este sensor de flujo de calor puede medir superficies curvas como las que se encuentran en las tuberías de agua. Elija entre tres tamaños disponibles para medir objetos que antes eran imposibles de aislar para medir, por ejemplo, las superficies de piezas pequeñas y espacios estrechos. Rango de temperatura de funcionamiento del sensor: -40 ℃ 〜150 ℃ (-40 ° F a 302 ° F)
Especificaciones
Especificaciones básicas (precisión garantizada durante 1 año, precisión de ajuste posterior garantizada durante 1 año)
Funciones especializadas para la medición del flujo de calor
■ Configuración de escala fácil: ingrese directamente la sensibilidad del sensor de flujo de calor ■ Cálculos: función de procesamiento de forma de onda para el análisis de temperatura y flujo de calor (promedio simple, promedio móvil, integración, coeficiente de transmisión de calor), integración con cálculos numéricos
Entradas analógicas
[No. de canales] 10 canales analógicos aislados usando el método de entrada de exploración (bloque de terminales de tornillo de M3 mm de diámetro) [Rango de medición de voltaje] ± 10 mV a ± 60 V, 1-5V, máx. resolución 500 nV [Temperatura: termopares] −200 ˚C a 1800 ˚C (según sensor), termopares (K, J, E, T, N, R, S, B), máx. resolución 0,1 ˚C [Humedad] no disponible [Máx. entrada permitida] 60 V CC [Máx. tensión nominal entre canales de entrada] [Máx. tensión nominal a tierra] 30 CA Vrms, 60 V CC (tensión máxima entre los terminales del canal de entrada y desde los terminales a la tierra del chasis sin daños)
Entradas de pulsos
[No. de canales] 4 canales de entrada de pulsos (requiere el CABLE DE CONEXIÓN 9641, todas las entradas de pulsos comparten tierra común con la unidad principal) [Pulsos totalizados] 0 a 1000M (recuento) (contacto ‘a’ sin voltaje, colector abierto o entrada de voltaje), Max. resolución 1 pulso [Cuenta de rotación] 0 a 5000 / n (r / s), Resolución 1 / n (r / s) * n = pulsos por rotación (1 a 1,000) [Máx. entrada permitida] 0 a 10 V CC [Máx. tensión nominal entre canales de entrada] [Máx. tensión nominal a tierra] No aislado
AIntervalos de grabación
10 ms a 1 hora, 19 selecciones (todos los canales de entrada se escanean a alta velocidad durante cada intervalo de grabación)
Filtros seleccionables
50 Hz, 60 Hz u OFF (filtrado digital de altas frecuencias en canales analógicos)
Capacidad de memoria
Almacenamiento interno: 3,5 M-palabras, Almacenamiento externo: tarjeta CF o lápiz de memoria USB (solo se garantiza el correcto funcionamiento de las tarjetas CF HIOKI)
Interfaz externa
Receptáculo USB 2.0 mini-B × 1; Funciones: Control desde una PC, Transfiere archivos desde la tarjeta CF instalada a una PC (no se pueden transferir archivos desde la memoria USB conectada a una PC mediante comunicación USB), Copia de datos entre la tarjeta CF y la memoria USB
Monitor
LCD en color WQVGA-TFT de 4,3 pulgadas (480 × 272 puntos)
Funciones
Guarde datos en la tarjeta CF o memoria USB en tiempo real, cálculos numéricos, etc.
Fuente de alimentación
Adaptador de CA Z1005: 100 a 240 VCA (50/60 Hz), 30 VA máx. (incluido adaptador de CA), 10 VA máx. (solo unidad principal) Paquete de baterías 9780: Uso continuo 2.5 horas (@ 25 ° C / 77 ° F), 3 VA Máx. Fuente de alimentación externa: 10 a 16 V, 10 VA máx. (comuníquese con el distribuidor de HIOKI para obtener el cable; menos de 3 m / 9.84 pies de longitud de cable)
Dimensiones y masa
176 mm (6,93 pulg.) De ancho × 101 mm (3,98 pulg.) De alto × 41 mm (1,61 pulg.) De profundidad, 550 g (19,4 oz) (paquete de batería 9780 no instalado)
Accesorios
Guía de medición × 1, CD-R (manual de instrucciones PDF, manual de instrucciones de Logger Utility PDF, programa de aplicación de adquisición de datos Logger Utility) × 1, cable USB × 1, adaptador de CA Z1005 × 1
