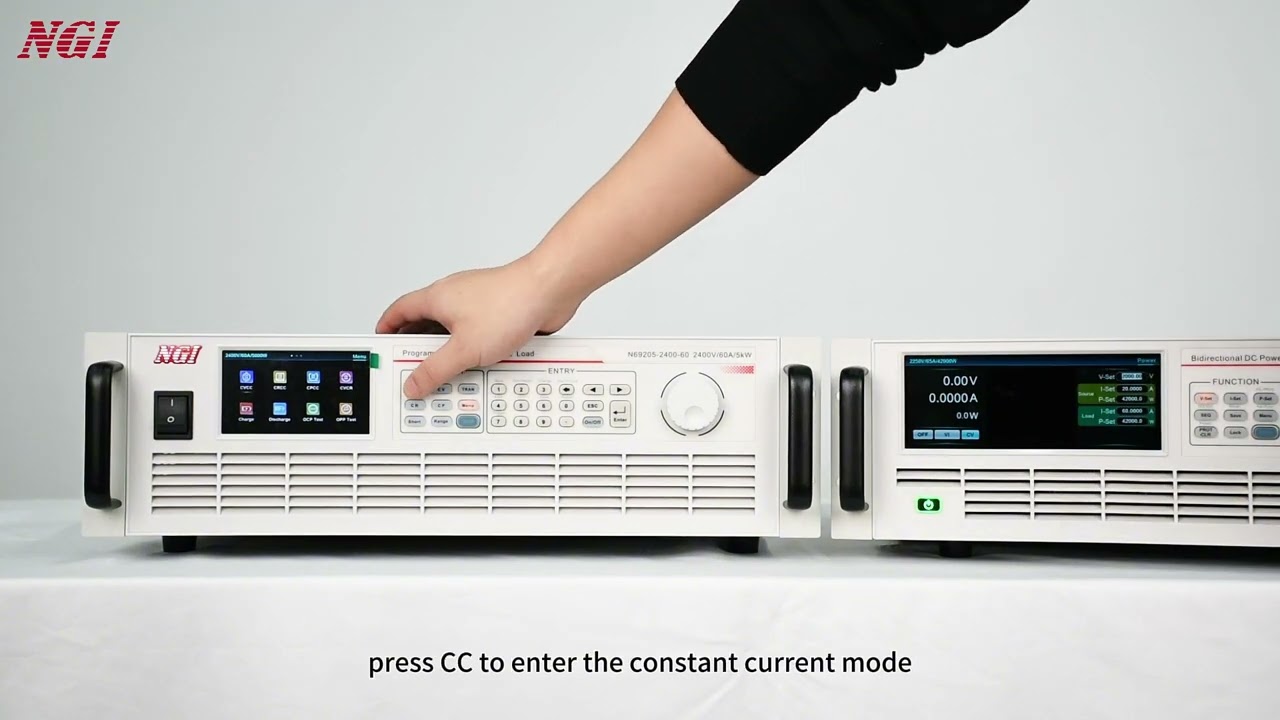

Carga electrónica CC Programable N69200
La serie N69200 de NGI Tech es una línea de cargas electrónicas programables de corriente continua (DC) de alta potencia y precisión diseñadas para pruebas exigentes en laboratorios y entornos industriales. Ofrece alta densidad de potencia, soporta múltiples modos de operación (CC, CV, CP, CR y combinados), cuenta con medición de alta precisión y soporta expansión en paralelo para aumentar potencia y corriente según necesidad. Es ideal para test de fuentes de alimentación, baterías, sistemas de energía y componentes de alto voltaje/corriente.
El tiempo de entrega será de 2 a 3 semanas aproximadamente
Descripción
La serie N69200 es una carga electrónica DC programable de alta potencia y alto rendimiento, que destaca por su alta fiabilidad, precisión y funcionalidad avanzada.
Disponible en cinco especificaciones de voltaje —150V, 600V, 1200V, 1600V y 2400V—, puede alcanzar hasta 6 kW en un chasis estándar de 3U y 19 pulgadas, permitiendo el control en paralelo y expansión de potencia mediante configuraciones master+master o master+slave.
La serie N69200 ofrece tres rangos ajustables de voltaje, corriente, potencia y resistencia, lo que amplía significativamente el rango de pruebas con una sola unidad. Además, incorpora mediciones de alta precisión que garantizan resultados confiables en aplicaciones exigentes.
Tabla comparativa de modelos de la serie N69200
| Modelo | Voltaje nominal | Corriente máx. | Potencia aprox. | Notas clave |
| N69202-150-200 | 0 – 150 V | 200 A | 2 000 W | Carga de alta precisión para pruebas de potencia moderada. |
| N69202-600-140 | 0 – 600 V | 140 A | 2 000 W | Más voltaje para pruebas de mayor tensión. |
| N69202-1200-40 | 0 – 1200 V | 40 A | 2 000 W | Alto voltaje con corriente menor. |
| N69204-150-400 | 0 – 150 V | 400 A | 4 000 W | Doble potencia y corriente sobre el modelo base. |
| N69204-600-280 | 0 – 600 V | 280 A | 4 000 W | Balance entre voltaje medio y alta corriente. |
| N69204-1200-80 | 0 – 1200 V | 80 A | 4 000 W | Mayor voltaje con corriente moderada. |
Qué ofrecen todos los modelos
- Modos de operación múltiples: CC, CV, CP, CR y combinados (por ejemplo, CV+CC) para simulación de cargas dinámicas.
- Alta precisión de medida: muy bajos errores en voltaje y corriente.
- Expansión en paralelo: soporte para master+master y master+slave para conseguir más potencia/corriente.
- Funciones avanzadas: tests de secuencia, cargas dinámicas, simulación de cortocircuito y más.
- Interfaces estándar: LAN, RS232, CAN (y opcional GPIB), facilitando control local o remoto.
En resumen: la serie N69200 cubre desde cargas de 2 000 W hasta ~4 000 W por unidad en chasis 3U rack, con rangos de voltaje desde 150 V hasta 1200 V y posibilidad de ampliación en paralelo para necesidades de mayor potencia.
Especificaciones técnicas — Serie N69200 (NGI Tech)
Rango general
- Tipo: Carga electrónica DC programable, multifunción.
- Diseño de chasis: 19″ estándar, 3U (hasta ~6 kW por unidad).
- Potencia de entrada: 2 kW hasta 60 kW dependiendo de configuración y expansión en paralelo.
- Rango de voltaje: 0 – 150 V / 0 – 600 V / 0 – 1200 V (según modelo).
- Rango de corriente: hasta 2500 A (máx. por unidad o con expansión).
Precisión y medición
- Precisión de tensión: ±(0.015 % + 0.015 % F.S.).
- Precisión de corriente: ±(0.04 % + 0.04 % F.S.).
- Resolución típica:
• Voltaje: 0.1 mV (modelos de baja/mediana V) / 1 mV (alta tensión).
• Corriente: 0.01 mA – 0.1 mA según modelo.
Modos de operación
La serie N69200 soporta múltiples modos de carga:
- CC: Corriente constante
- CV: Tensión constante
- CP: Potencia constante
- CR: Resistencia constante
- Modos combinados: CV+CC, CR+CC, CV+CR, CP+CC
Funciones avanzadas
- Control de bucle CV ajustable para adaptación a distintas fuentes.
- Frecuencia de muestreo de voltaje/corriente: hasta 500 kHz.
- Modo dinámico de alta velocidad hasta 30 kHz con barrido de frecuencia.
- Pruebas integradas: SEQ (secuencias), descarga, carga, OCP/OPP, simulación de cortocircuito.
- Soporte de cargas arbitrarias: importación de formas de onda (opcional).
- Test de ESR (resistencia serie equivalente): opcional.
- Soft On/Off y protección contra oscilaciones de corriente.
Interfaces y control
- Interfaces estándar: LAN, RS232, CAN.
- Opcional: GPIB para integración en sistemas de prueba automatizados.
- Salidas e interfaces de control externo, trigger y monitoreo.
Protecciones
- OCP: Protección contra sobrecorriente
- OVP: Protección contra sobretensión
- OPP: Protección contra sobrepotencia
- OTP: Protección térmica
- Detección de conexión inversa, y protecciones adicionales de seguridad.
