Analizador de potencia de 8 canales PW8001

El PW8001 establece un nuevo punto de referencia para soluciones completas de análisis de potencia con HIOKI siendo el único fabricante que ofrece analizadores de potencia líderes en la industria y una amplia cartera de sensores de corriente de alta precisión desarrollados y fabricados por HIOKI.

Esto permite alinear su rendimiento y da como resultado mediciones más precisas y estables desde CC hasta altas frecuencias y mediciones de bajo factor de potencia gracias a funciones como la corrección automática del cambio de fase.

Los próximos desafíos de la industria se anticipan con la capacidad de medir incluso grandes corrientes a voltajes de hasta 1500 V, frecuencia de muestreo de 15 MS / s y aplicaciones objetivo de medición multicanal utilizando semiconductores de SiC / GaN desde electrificación de automóviles, redes inteligentes y reactores hasta fuentes de suministro de energía
renovable.

Ver productos de esta categoría

Descripción

El analizador de potencia de 8 canales PW8001 establece un nuevo punto de referencia para soluciones completas de análisis de energía, siendo HIOKI el único fabricante que ofrece analizadores de energía líderes en la industria y una amplia cartera de sensores de corriente de alta precisión desarrollados y fabricados por HIOKI.

Esto permite alinear su rendimiento y da como resultado mediciones más precisas y estables desde CC a altas frecuencias y mediciones de bajo factor de potencia gracias a funciones como la corrección automática de cambio de fase.

Se anticipan los próximos desafíos de la industria con analizador de potencia de hasta 8 canales PW8001 capaces de medir incluso grandes corrientes a voltajes de hasta 1500 V, frecuencia de muestreo de 15 MS / s y aplicaciones objetivo de medición multicanal utilizando semiconductores de SiC / GaN desde electrificación de automóviles, redes inteligentes y reactores hasta suministro de energía renovable. fuentes.

Especificaciones

Proporcionar el analizador de potencia definitivo para uso de todos los ingenieros que persiguen la eficiencia de conversión de energía

Precisión de medición de clase mundial

– Precisión básica ±0.03%, precisión de CC ±0.05%, precisión de 50 kHz 0.2% (*1)
La evaluación de la eficiencia de conversión de energía requiere la capacidad de medir con precisión la potencia en cada banda, desde CC hasta altas frecuencias. El PW8001 ofrece una precisión de medición excepcional no solo para 50/60 Hz, sino también en una amplia banda de frecuencias, incluso para CC y a 50 kHz. Esto le permite evaluar con precisión la eficiencia de conversión de energía, que a menudo implica medir múltiples frecuencias.

Imagen de característica PW8001

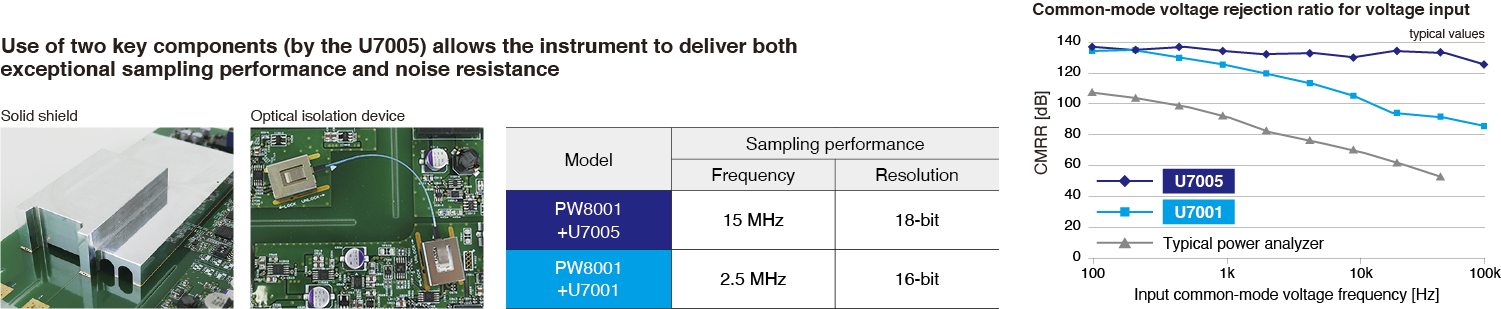

Captura precisa de las fluctuaciones de potencia causadas por la conmutación de alta velocidad

– Rendimiento de muestreo de 18 bits, 15 MHz (*1)
– Resistencia al ruido (CMRR) 110 dB, 100 kHz* (*1)

La evaluación de la eficiencia de conversión de energía requiere la capacidad de medir con precisión la potencia en cada banda, desde CC hasta altas frecuencias. El PW8001 ofrece una precisión de medición excepcional no solo para 50/60 Hz, sino también en una amplia banda de frecuencias, incluso para CC y a 50 kHz. Esto le permite evaluar con precisión la eficiencia de conversión de energía, que a menudo implica medir múltiples frecuencias.

Imagen de característica PW8001

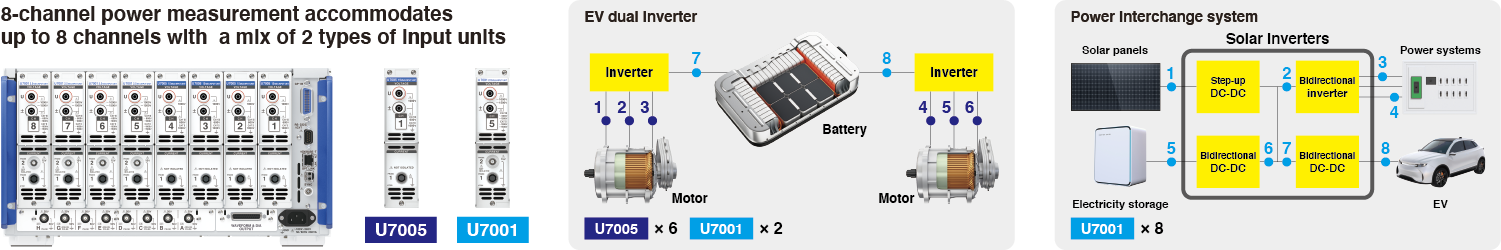

Hasta 8 canales de potencia que optimizan su medición

– 8-channel power measurement
Increasingly, hardware like electric vehicle (EV) drive systems that use dual inverters and electric power interchange systems in smart homes are adopting multi-circuit designs in order to utilize energy effectively. A single PW8001 can measure 8 channels of power data, allowing equipment with 8 measurement points for power such as dual motors as well as other equipment with multiple circuits to be evaluated in one stroke.

PW8001 feature image

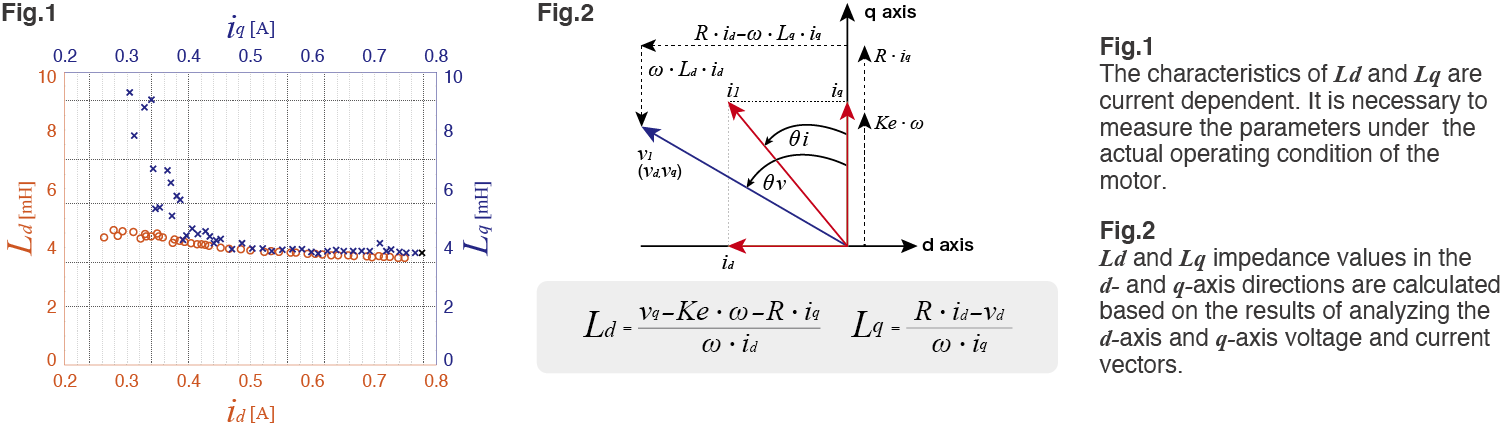

PMSM online parameter measurement (*2)

– Electrical angle measurement function
In order to implement fine control of a permanent magnet synchronous motor (PMSM), it’s necessary to assess the motor’s characteristics under actual operating conditions. The PW8001’s electrical angle measurement function can perform voltage and current advance measurement, which is necessary in order to implement vector control of the dq coordinate system. The instrument can calculate Ld and Lq values from electrical angle measurements and ascertain motor parameters under actual operating conditions.

PW8001 feature image

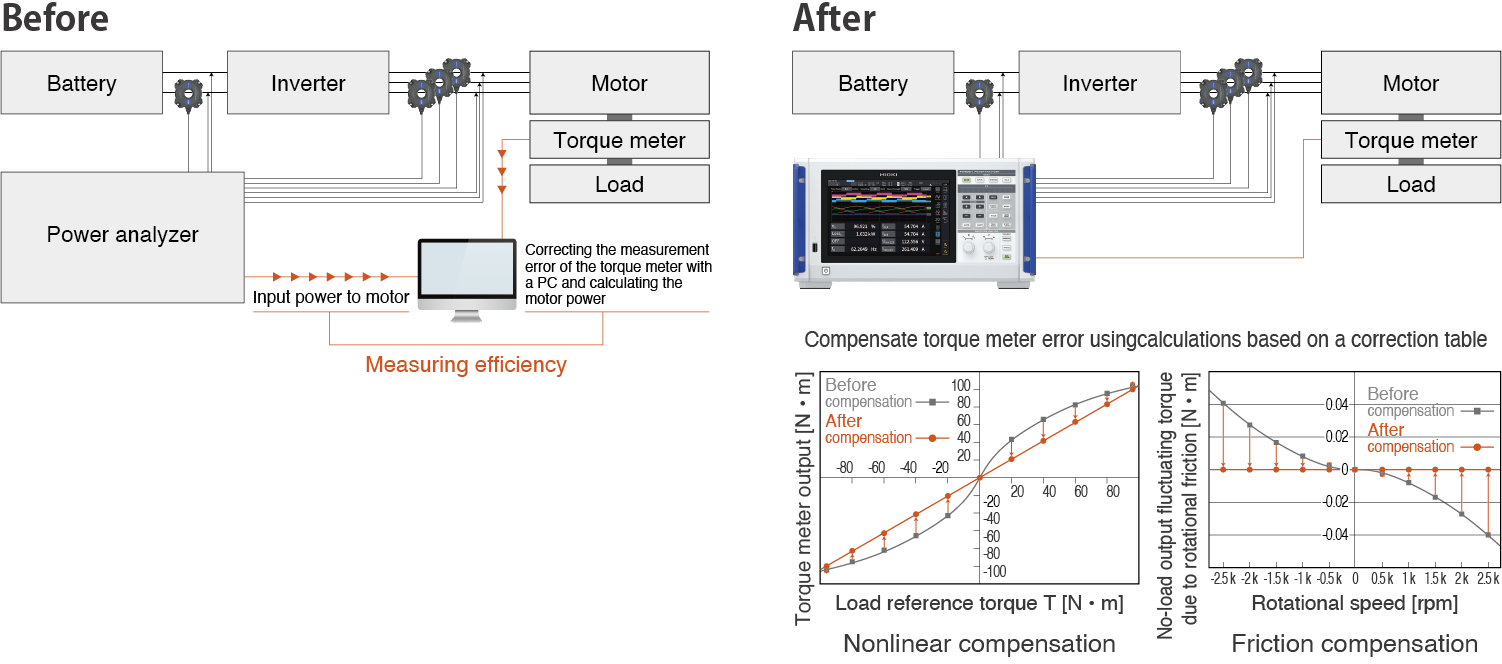

Compensación del error de medición del parmetro (*2)

– Funciones de corrección del valor de
par dual El error de medición del medidor de par tiene un impacto sustancial en el análisis del motor. El PW8001 puede realizar cálculos utilizando una tabla de corrección basada en valores definidos por el usuario para la compensación no lineal y la compensación por fricción. El instrumento también puede analizar con precisión motores de alta eficiencia.

Imagen de característica PW8001

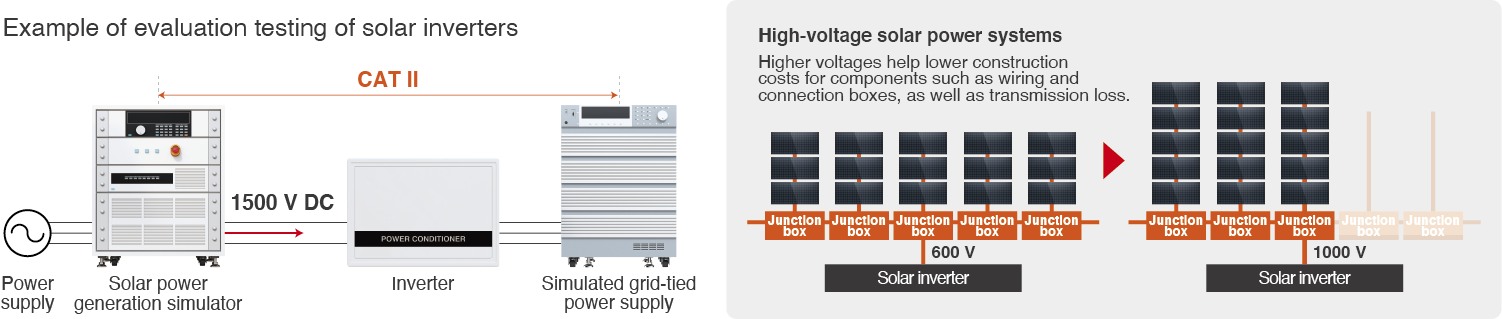

Evaluación segura de acondicionadores de potencia cada vez más altos

– 1500 V DC CAT II, 1000 V DC CAT III (*3)
Los sistemas de generación de energía renovable se están diseñando para utilizar voltajes cada vez más altos con el fin de reducir los costos de construcción de equipos y la pérdida de transmisión. La evaluación de los sistemas de generación requiere instrumentos que sean capaces de medir el alto voltaje. La unidad de entrada PW8001 U7001 puede medir de forma segura los altos voltajes de entrada directa de hasta 1500 V CC (CAT II) y 1000 V CC (CAT III). (El cable de voltaje L1025, que puede acomodar 1500 V DC [CAT II] y 1000 V DC [CAT III], también está disponible).

Imagen de característica PW8001

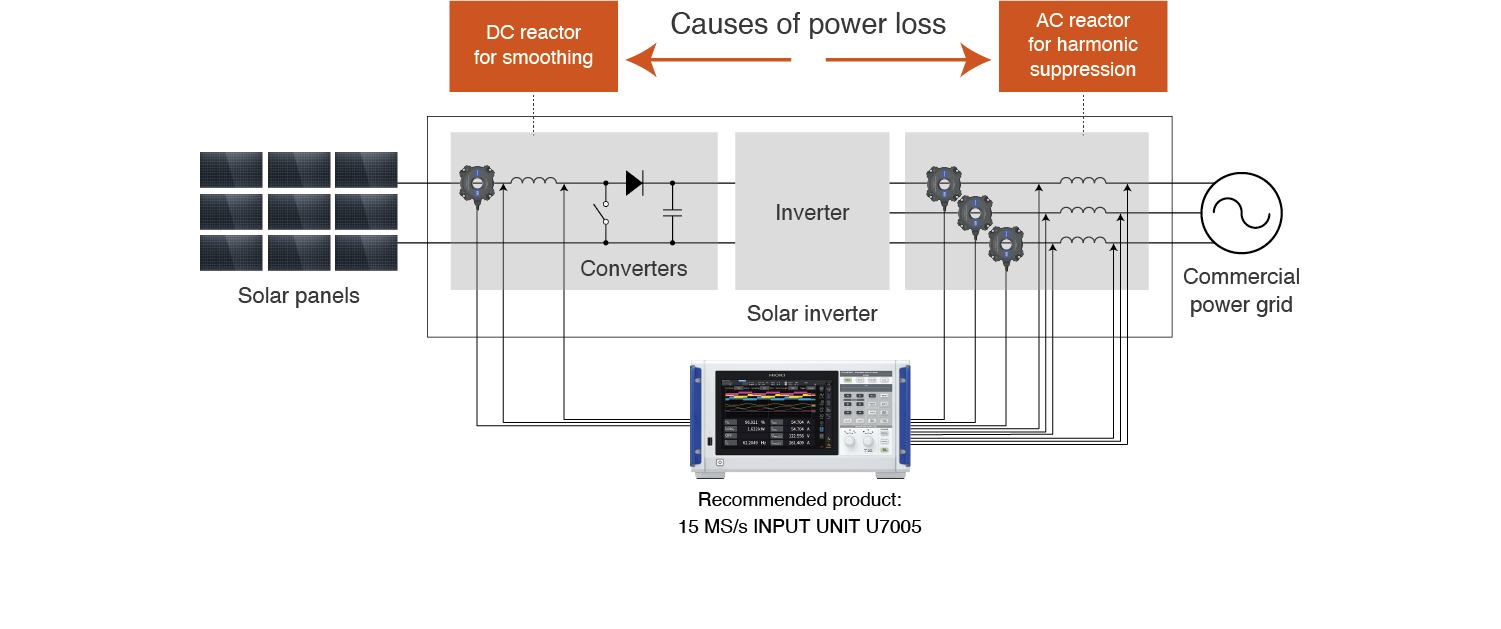

Análisis de la pérdida de potencia en reactores

– Medición de alta precisión de alta frecuencia y baja potencia
De factor de potencia Para mejorar la eficiencia de conversión de energía, es necesario evaluar la pérdida de potencia en los reactores. Cuanto menor sea la pérdida del reactor, menor será el factor de potencia, lo que dificultará la medición precisa. Las excelentes características de alta frecuencia y resistencia al ruido del U7005 lo convierten en una herramienta extremadamente efectiva para analizar la pérdida de energía en reactores de alta frecuencia y bajo factor de potencia.

Imagen de característica PW8001



  • *1:Cuando se utiliza la unidad de entrada 15MS/S U7005
  • *2:Modelos equipados solo con función de análisis de motores
  • *3:Cuando se utiliza la unidad de entrada U7001 de 2,5 MS/S

Descargas

Descarga el catálogo completo de este modelo: PW8001_catalogo_IDM

Descarga el catálogo comprimido pinchando aquí: PW8001 Analizador de potencia

Tabla comparativa de analizadores de potencia de Hioki: Tabla comparativa de analizadores de potencia

Catálogo de sondas y pinzas de corriente: Ssondas_y_pinzas_de_corriente_IDM

Nota de aplicación: Métodos de medición actuales de alta precisión para medidas de análisis de potencia
